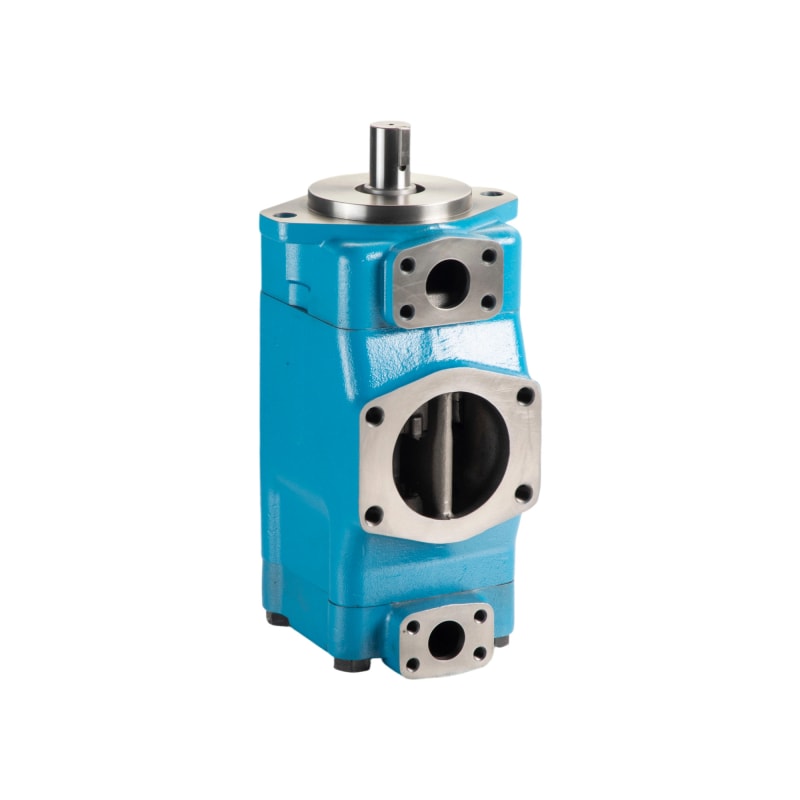

Лопастные насосы высокого давления Eaton Vickers серии Vq
Основные области применения в строительной технике
Почему стоит выбрать серию VQ?
| НЕТ. | Часть | Кол-во | НЕТ. | Часть | Кол-во | НЕТ. | Часть | Кол-во |
| 1 | прямой ключ | 1 | 7 | стопорное кольцо для вала | 1 | 13 | задний картридж | 1 |
| 2 | вал | 1 | 8 | свайный держатель | 1 | 14 | О-кольцо | 1 |
| 3 | передняя обложка | 1 | 9 | О-кольцо | 1 | 15 | задний картридж | 1 |
| 4 | сальник вала | 1 | 10 | передний картридж | 1 | 16 | болт с шестигранной головкой | 4 |
| 5 | прокладка | 1 | 11 | тело | 1 | |||
| 6 | шарикоподшипник | 1 | 12 | болт с шестигранной головкой | 4 |
Обозначение модели
(F3-) | 3525VQ | 38 | А | 17 | (F) | -1 | АБ | 22 | Р |
Примечание | Ряд | Код окончания вала подачи | Портовые соединения | Конечный код покрытия потока | Тип установки | Тип вала | Расположение розеток | Номер проекта | Вращение |
| Без маркировки: Нефтяная серия масел эмульгирующая жидкость вода гликоль-жидкость F3: жидкость на основе фосфатного эфира | 2520VQ | 10, 12, 14, 15, 17, 19, 21, 25 |
A-SAE 4-болтовый фланец | 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14 |
Без следов: Фланцевое крепление Крепление F-образной опоры |
1- Ключ Str
86-HD Str key 11-Spline |
См. ниже |
20 |
(Вид со стороны вала насоса) R — правая рука для вращения по часовой стрелке L — левая рука для движения против часовой стрелки |
3520VQ | 21, 25, 30, 32, 35, 38, 45 | 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14 | |||||||
3525VQ | 21, 25, 30, 32, 35, 38, 45 | 10, 12, 14, 15, 17, 19, 21, 25 | |||||||
4520VQ | 42, 45, 50, 57, 60, 66, 75 | 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14 | |||||||
4525VQ | 42, 45, 50, 57, 60, 66, 75 | 10, 12, 14, 15, 17, 19, 21, 25 | |||||||
4535VQ | 42, 45, 50, 57, 60, 66, 75 | 21, 25, 30, 32, 35, 38, 45 |
Расход (галлоны США в минуту) при 1200 об/мин и 0,69 МПа
Расположение выходных патрубков (вид со стороны крышки насоса)
Расположение розеток | Все серии, кроме 4535VQ | 4535VQ | | |
Магазин №1 напротив | АА | Выходное отверстие №2 расположено под углом 135° против часовой стрелки от входного отверстия. | Выход №2 расположен напротив входа. | |
АБ | Выходное отверстие №2 расположено под углом 45° против часовой стрелки от входного отверстия. | Выходное отверстие №2 расположено под углом 90° против часовой стрелки от входного отверстия. | ||
кондиционер | Выход №2 расположен под углом 45° по часовой стрелке от входа. | Выходное отверстие №2 расположено в линию с входным отверстием. | ||
ОБЪЯВЛЕНИЕ | Выход №2, температура воздуха 135°C от входа. | Выход №2 расположен под углом 90° по часовой стрелке от входа. | ||
Выход №1, 90° по часовой стрелке | НЕТ | Выход №2 расположен под углом 135° по часовой стрелке от входа. | Выход №2 расположен напротив входа. | |
ББ | Выходное отверстие №2 расположено под углом 45° против часовой стрелки от входного отверстия. | Выходное отверстие №2 расположено под углом 90° против часовой стрелки от входного отверстия. | ||
до н.э. | Выход №2 расположен под углом 45° по часовой стрелке от входа. | Выходное отверстие №2 расположено в линию с входным отверстием. | ||
БД | Выход №2, температура воздуха 135°C от входа. | Выход №2 расположен под углом 90° по часовой стрелке от входа. | ||
Выход | Все серии, кроме 4535VQ | 4535VQ | | |
Торговая точка №1 в ряду | ЧТО | Выходное отверстие №2 расположено под углом 135° против часовой стрелки от входного отверстия. | Выход №2 расположен напротив входа. | |
КБ | Выходное отверстие №2 расположено под углом 45° против часовой стрелки от входного отверстия. | Выходное отверстие №2 расположено под углом 90° против часовой стрелки от входного отверстия. | ||
CC | Выход №2 расположен под углом 45° по часовой стрелке от входа. | Выходное отверстие №2 расположено в линию с входным отверстием. | ||
CD | Выход №2, температура воздуха 135°C от входа. | Выход №2 расположен под углом 90° по часовой стрелке от входа. | ||
Выход №1 90° | И | Выходное отверстие №2 расположено под углом 135° против часовой стрелки от входного отверстия. | Выход №2 расположен напротив входа. | |
ДБ | Выход №2 расположен под углом 45° по часовой стрелке от входа. | Выходное отверстие №2 расположено под углом 90° против часовой стрелки от входного отверстия. | ||
округ Колумбия | Выход №2 расположен под углом 45° по часовой стрелке от входа. | Выходное отверстие №2 расположено в линию с входным отверстием. | ||
ДД | Выход №2, температура воздуха 135°C от входа. | Выход №2 расположен под углом 90° по часовой стрелке от входа. | ||
Вес продукта
Название продукта |
Ряд | Вес кг | Название продукта |
Ряд | Вес кг | Название продукта |
Ряд | Вес кг |
|
Картридж | 20V, 20VQ, SQP1 | 3.0 |
Один насос | 20 В, 20 ВК | 13.0 |
Один насос | SQP1 | 16.7 |
25V, 25VQ, SQP2 | 4.0 | 25 В, 25 ВК | 15.0 | SQP2 | 28.0 | |||
35V, 35VQ, SQP3 | 7.0 | 35 В, 35 ВК | 24.0 | SQP3 | 38.0 | |||
45V, 45VQ, SQP4 | 11.0 | 45 В, 45 ВК | 37.0 | SQP4 | 65.0 | |||
T6C, T6CC | 4.1 | Т6С | 15.7 | PV2R1 | 9.0 | |||
Т6Д | 8.3 | Т6Д | 24.0 | PV2R2 | 17.0 | |||
Т6Е | 12.8 | Т6Е | 43.0 | PV2R3 | 33.0 |
Название продукта |
Ряд | Вес кг | Название продукта |
Ряд | Вес кг | Название продукта |
Ряд | Вес кг |
|
Двойные насосы | 2520В, 2520ВQ | 23.0 |
Двойные насосы | SQP21 | 34.0 |
Двойные насосы | Т6CC | 26.0 |
3520В, 3520ВQ | 33.0 | SQP31 | 48.0 | Т6ДЦ | 36.6 | |||
Т6ЭК | 55.0 | |||||||
3525В, 3525ВQ | 35.0 | SQP32 | 50.0 | |||||
Т6ЕД | 66.0 | |||||||
4520В, 4520ВQ | 46.0 | SQP41 | 80.0 | |||||
PV2R21 | 23.0 | |||||||
4525В, 4525ВQ | 48.0 | SQP42 | 85.0 | |||||
PV2R31 | 41.0 | |||||||
4535V, 4535VQ | 58.0 | SQP43 | 95.0 | PV2R32 | 45.0 |
